雷达液位计（污水池场景）故障排查与参数优化
车间一早来报：五车间污水池的雷达液位计“停摆”了——DCS端始终显示“信号中断（BQ）”，连个基础数值都没有。这台液位计是之前浮球液位计因地基增高、量程不够才换的，用了不到两个月，按说不该出大问题。
对刚接触雷达液位计的初学者来说，遇到“无信号”别先拆设备，第一步先试断电重启：找到液位计的电源接线端子（通常标“+24V”“GND”），用绝缘螺丝刀断开电源线（注意戴绝缘手套，避免触电），等待30秒（让主板电容完全放电，避免程序残留），再重新接好电源。这次我等表头进度条走满1分钟，结果还是“无信号”，才确定不是临时程序卡死。
再就是拆检探头，拆探头时，初学者要注意两点：一是法兰螺丝均匀拧松，雷达的法兰通常有4颗螺丝，别盯着一颗拧到底，要对角交替拧（比如先拧1号，再拧对角3号），避免法兰变形；二是探头拿取轻拿轻放，别碰坏底部的传感器（聚四氟乙烯材质，虽防腐但怕摔）。

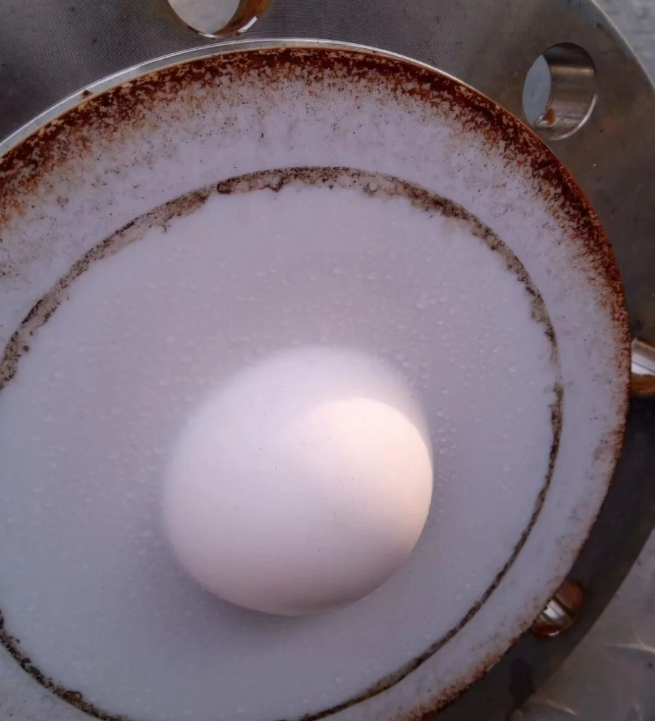

我拆下来一看，探头外壁沾了一层水珠和污水残留——这就是信号被挡的关键！出水口溅水裹在传感器表面，微波信号发射时被水珠折射，接收时自然抓不到真实液位。初学者清洁时别用硬刷，找块干净软布蘸无水乙醇轻轻擦外壁（乙醇挥发快，不会留水渍），缝隙里的残留可以用棉签蘸乙醇擦，注意别捅进探头内部。
装探头时发现，出水口就在液位计斜下方1米处，灌水时水流直冲探头；池子里还有搅拌器，运转时液面晃得厉害。对初学者来说，这种安装问题虽没法立刻改，但要记下来：后续调参数时，必须重点做“干扰抑制”，不然信号永远不稳定。

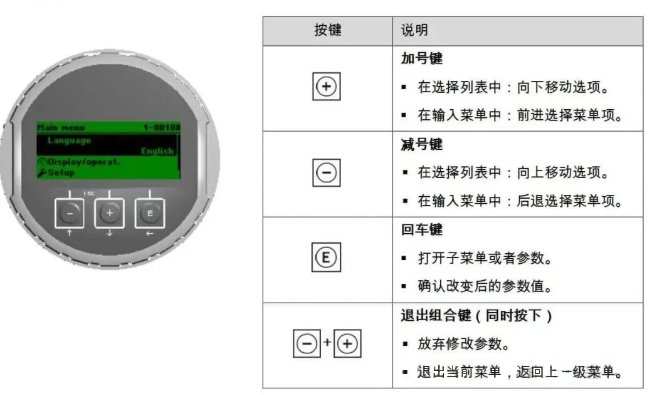

清洁完探头装回去，表头终于有信号了，但进雷达液位计“信号诊断”菜单（按 E 键→“诊断”→“信号强度”）一看，回波强度才13dB（正常需≥20dB）。翻参数时发现明显错漏：介电常数设的“2-3”，可污水是水基液体，介电常数≥4（初学者记：水、污水这类导电液体，介电常数基本在4以上，油类才是2-3）。

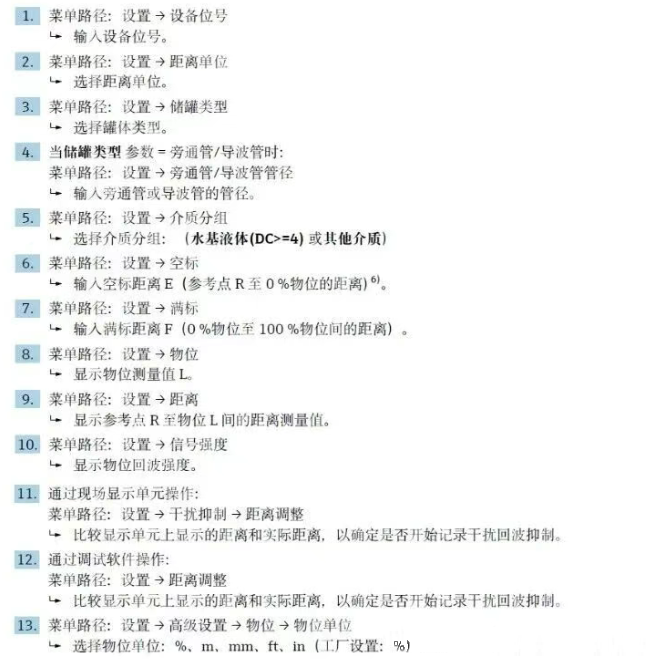

赶紧调整：按 E 进主菜单→“介质设置”→“介电常数范围”→选“4.0-7.0”，按 E 确认。再看信号强度，直接升到19dB，离合格线不远了。

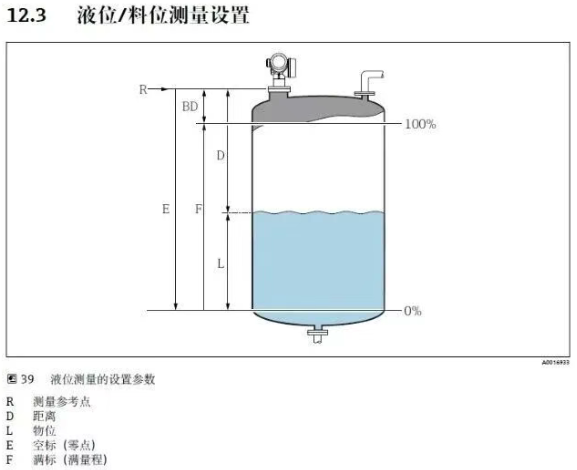

之前我也混淆过这两个概念，后来对照液位设置图才捋顺：我设的“0.8米”是空标（探头法兰面到池子盖子的距离，即0%物位）；而盲区是雷达本身的“测量死区”（这款喇叭口天线盲区0.3米，是探头下方不可测的区域）。初学者要记住：空标是“安装结构距离”，盲区是“设备物理特性”，两者没关系，都要单独设置。
我补设盲区：主菜单→“高级设置”→“盲区设置”→输入“0.3m”，确认后有效范围就清晰了：从“盲区终点（探头下方0.3米）”到“满标（盖子到池底2米）”，刚好覆盖现场0.3米的真实液位。
针对出水口和搅拌干扰，分两步设抑制：先开“动态干扰抑制”（初学者易操作）：进“干扰抑制”→“动态模式”→选“开启”，雷达液位计会自动屏蔽液面波动的随机干扰；
再补“手动抑制”：观察到1.6米处有固定干扰，就设“1.5m-1.7m”的抑制范围（比干扰区宽0.1米，避免漏屏蔽），按 + / - 调完按 E 确认。
参数调好后，我盯着现场观察15分钟：表头显示“0.3米”，和测深杆量的真实值一致；信号强度稳定在22dB，远超合格线；开灌水循环、启动搅拌，液位波动仅±4mm，没再跳“无信号”；回控制室看DCS，“BQ”报警消失，实时数据每秒刷新，故障彻底解决。
1. 定期擦外壁：污水池溅水频繁，建议每周用软布蘸清水擦一次探头外壁，每月用无水乙醇彻底清洁，避免水珠堆积；
2. 记参数台账：把空标（0.8m）、满标（2m）、介电常数（4-7）、干扰范围（1.5-1.7m）记下来，下次维护不用反复试；
3. 加防溅挡板：跟车间建议，在出水口和探头间加弧形防腐挡板，从根源减少溅水，比调参数更省心。
免责声明：1. 本文基于特定污水池场景（雷达液位计、池深2米、出水口干扰）的故障处理经验，不同品牌（如西门子、VEGA）或场景（如油罐、高温罐）的液位计，参数逻辑和操作步骤可能存在差异，具体需以设备官方手册为准。
2. 现场操作需严格遵循工业安全规范：断电操作时需戴绝缘手套，污水池作业需做好防腐、防毒防护，避免因操作不当导致人身伤害或设备损坏。
3. 本文内容仅为故障排查思路分享，不构成专业技术指导，因依据本文内容操作导致的设备故障、生产损失等，作者不承担相关责任。
